HP  ML350eのリダンダント電源交換　その一

ML310eV2及びML350e、ML350eV2用のリダンダント電源は、共通の筐体を使用している
ML310eV2は、リダンダント電源のみ
リダンダント パワーサプライ 対応キット
675843-B21 16,000 円 (税抜価格)



ML350eは、リダンダント電源とファンとエアーフローのバッフルキット1個
リダンダントパワーサプライ対応キット
664046-B21 24,000 円 (税抜価格)
＊RPS ケージ、PCI エア バッフル、ファン×2 個、
キャパシターホルダー入り
＊2 個のファンをこのオプションで4 個構成にし、
リダンダントファン構成にすることがでる。
＊FBWC のキャパシターを4 個まで搭載可能になる。



ML350eV2は、リダンダント電源とファンとエアーフローのバッフルキット１個と隙間部分を遮蔽する板（プラスティック製）がセット

隙間部分を遮蔽する板（プラスティック製）

リダンダントパワーサプライ対応キット　738661-B21 28,000 円 (税抜価格)
ホットプラグLFF モデル / ノンホットプラグLFF モデルのPCI Express スロットにカードを搭載する際には、PCI バッフル キット(738655-B21）738655-B21 6,000 円 (税抜価格)が必要
PCI-eに基板を導入する場合は、PCIバッフルの別の購入が必要となる。





ML350eには通常の電源が設置されているがリダンダントに交換するとGPU用の

電源コネクタがつてくる

換装前の状態

コネクタ類を外す

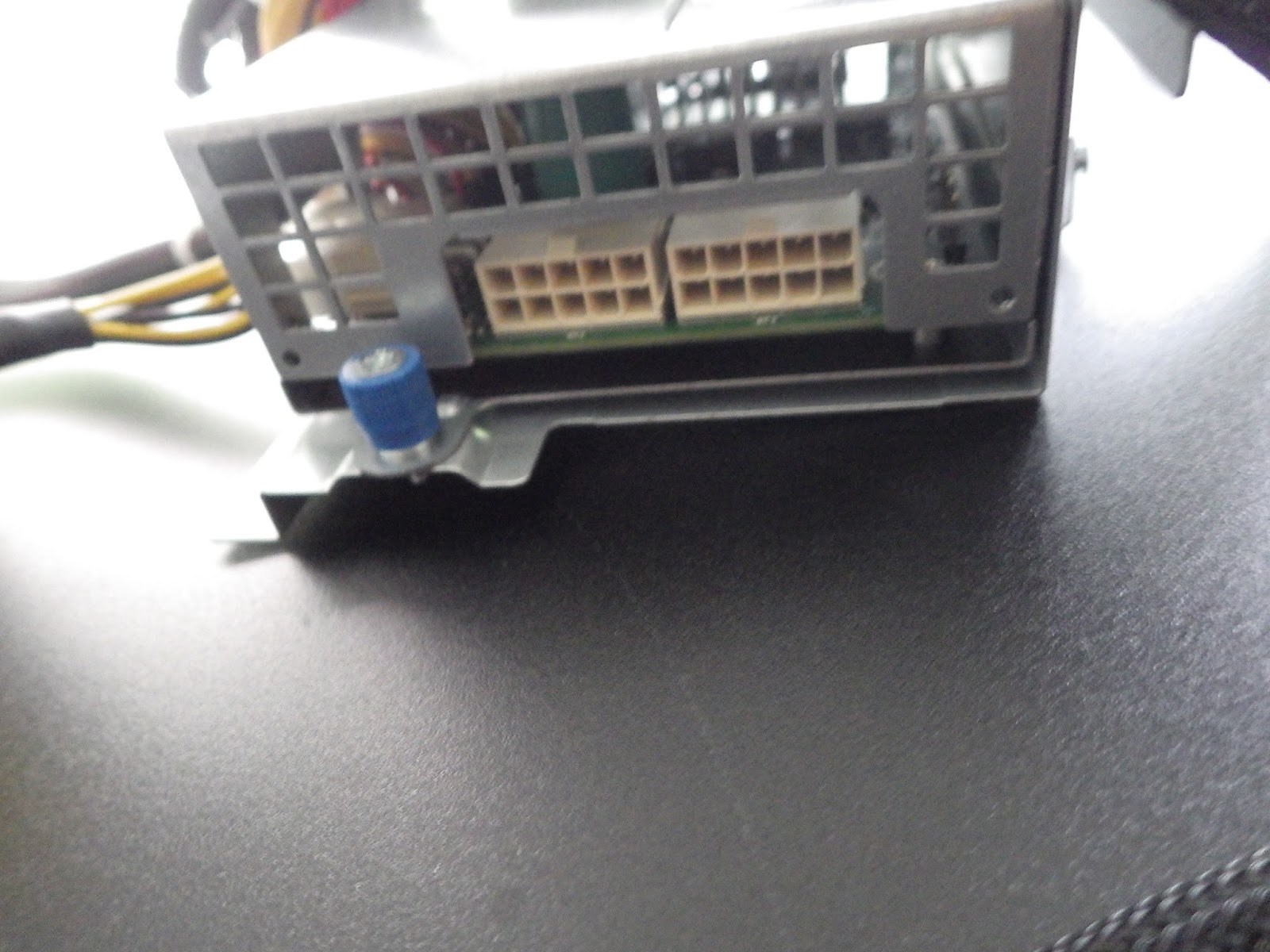

今回の肝となるコネクタ

SFF及びLLFゲージ用コネクタ接続部

手前の赤白は、リダンダント電源の制御線　右CPU供給電源

取り外した汎用電源

リダンダント設置

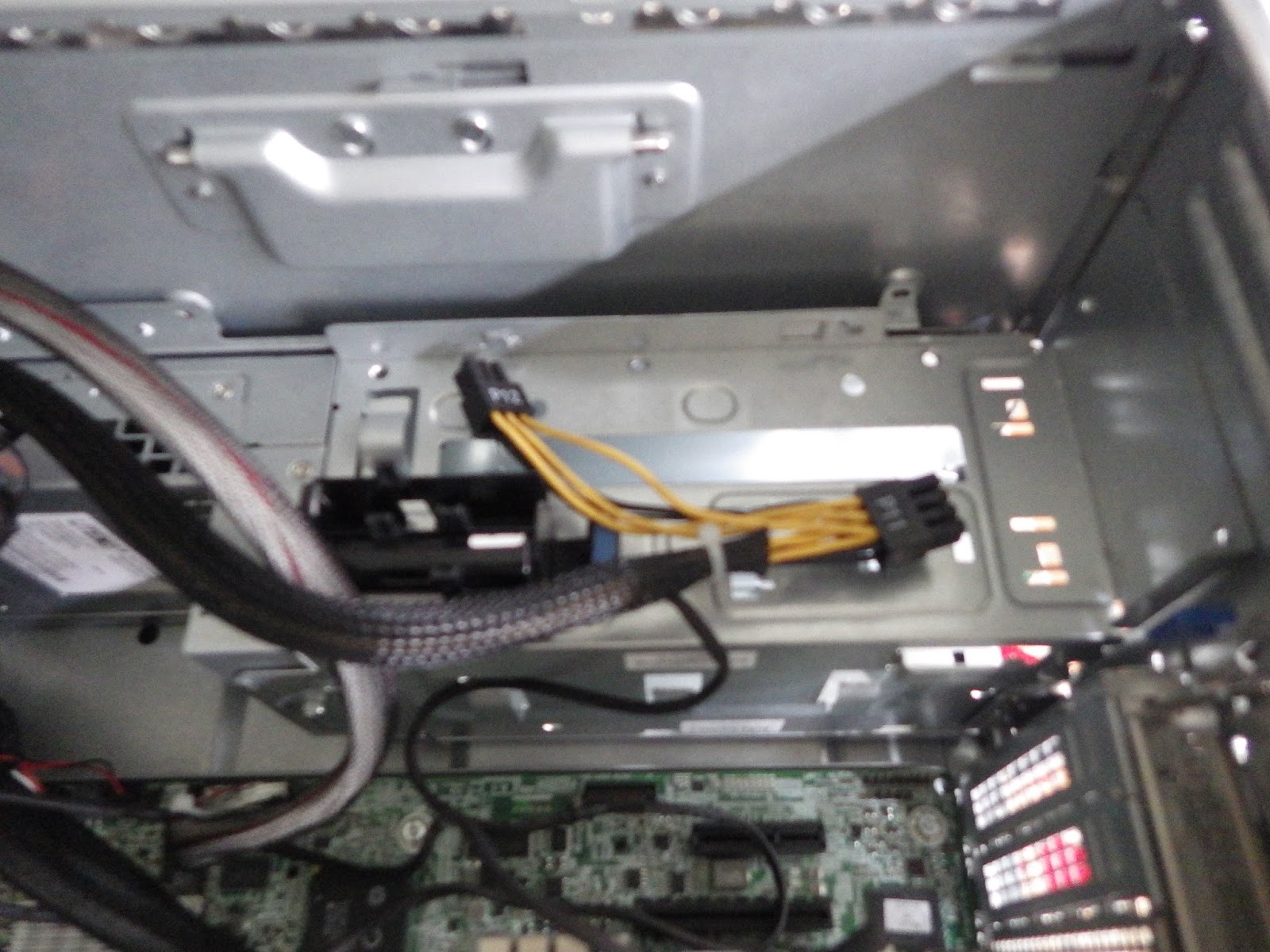

肝となるGPUケーブル

ケージ用ケーブル接続

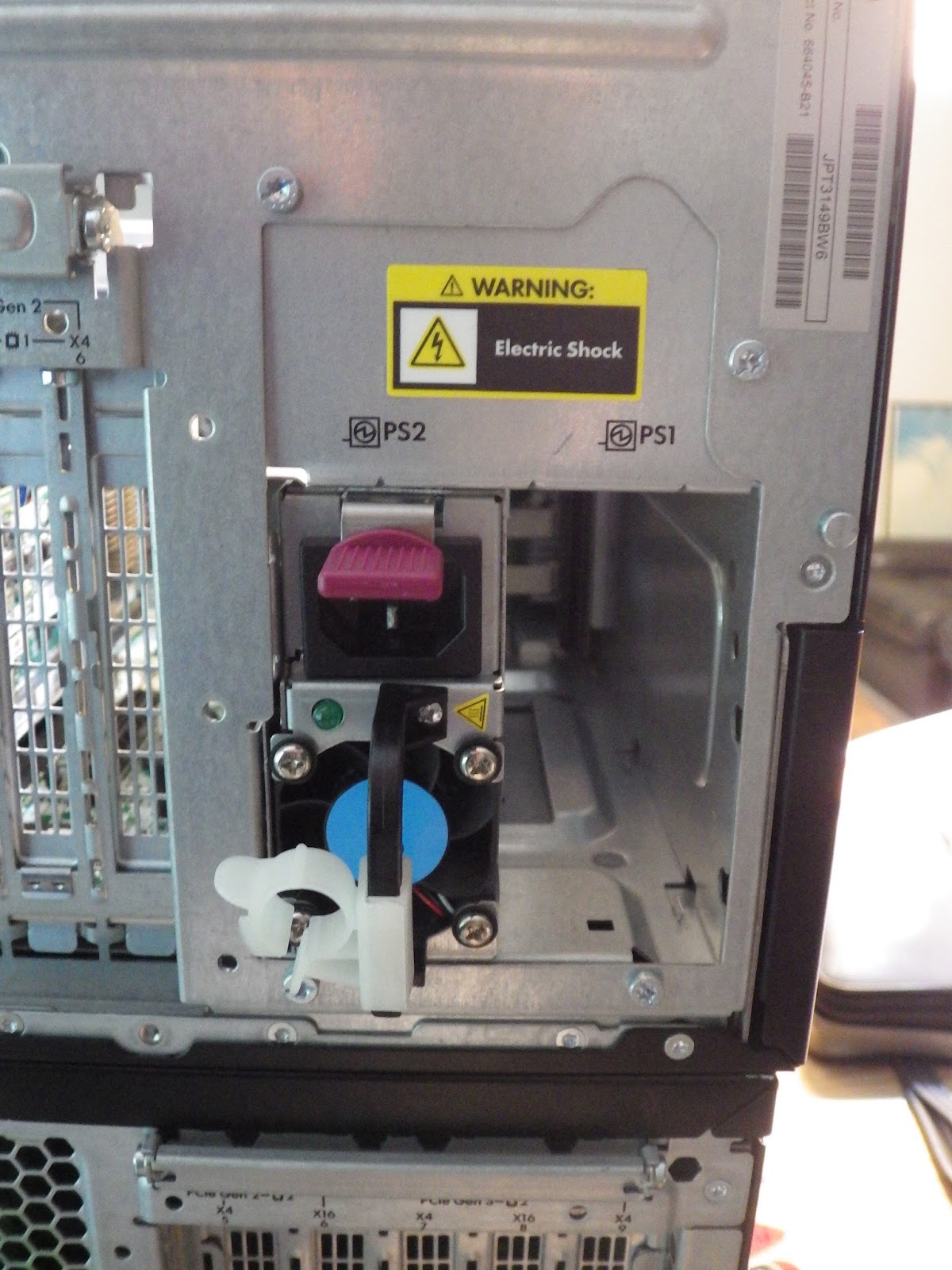

全体の作業完了状態

GPU用コネクタ　通常は8Pinコネクタは、Groundと+12Vが並行して並んでいるが

　HPは、12V側の１PinだけがGroundに落ちている。

このままGAに接続するとGA部でショートが発生する。

これは、GPU電源のセンス線でGPUに供給する電力を感知する役目を持つ



このため12V側についている（すなわち黒ケーブルを切断する必要がある。



ひょっとしたらこれは電源のセンスケーブルであった。かもしれない？未GNDに接続確認

太いケーブルとの電位差は０Vであった。

黄色のケーブルは12.6Vを示した。

これがGPU側に刺さると補助電源を供給していることと判定される。



P12（6pin)

は、各Pingが独立した構成である

リダンタント電源を挿入して使用可能となる。
