必要な部品
HP Thirdグラフィックサポート電源ケーブル701539 – 001
マイニング用電源ボード付属の電源ケーブル
(HPのサーバー用電源を単独利用 (12V単一 )するためのアダプターに付属しているケーブル)
マザーボード上のGPU電源から上記ケーブルを使用して補助電源付きGPUに繋げる。
マイニング用電源アダプター付属の電源ケーブル
 |
| マイニング用電源アダプターのGPU補助電源ケーブルを利用 |
 |
| マイニング用電源ケーブルのGPU側 これが重要 |
 |
| このマイニング補助電源コードのGPU側を部分使用する |
 |
| 8Pin中6Pinを使用する |
HP Thirdグラフィックサポート電源ケーブル701539 – 001
 |
| このケーブルが必要 |
 |
| HP No.701539-001 |
 |
| GPU側は、このまま使用 |
 |
| No.701539-001電源側コネクタ このままでは、ML350ｐ マザーボードGPUコネクタに挿さらない |
ここからが重要
 |
| マイニング用補助電源ケーブルの電源側と No.701539-001電源側コネクタを繋げる |
 |
マイニング用補助電源ケーブルのGPU側の6PinをML350pマザーボードのGPUコネクタに挿す。2Pinは使用しない |
 |
マイニング用補助電源ケーブルのGPU側の6PinをML350pマザーボードのGPUコネクタに挿す。2Pinは使用しない |
 |

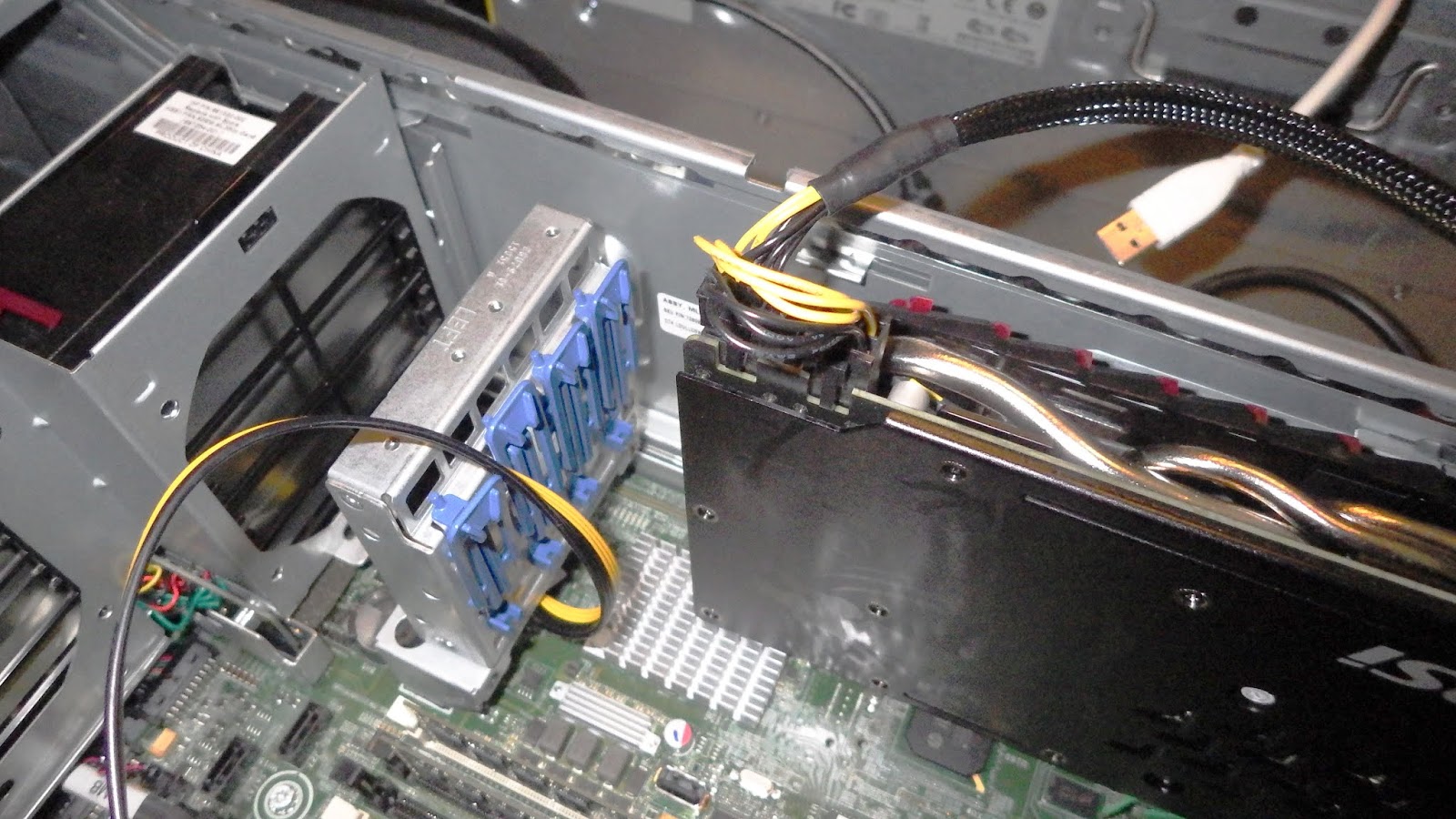

| HP Thirdグラフィックサポート電源ケーブル701539 – 001 を通常通りGPU ここではGTX-1080の補助電源に挿す GTX-1080は、基板の高さがあるので、サーバの蓋ができない |
 |
| GTX-1080 2枚でSLIを組んだがSLIは機能しない 単独でGTX-1080が2枚使用可能 |
 |
| Slot3とSlot8にGTX-1080を装着 |
 |
| Slot3とSlot8にGTX-1080を装着 |
 |
| 設定部分 |
 |
| 稼働している 但しSLIは使えない |
ベンチ結果
ファイナルファンタジーXIV: 漆黒のヴィランズ ベンチマーク
計測日時: 2020/1/21 21:01:49
SCORE: 10533
平均フレームレート: 92.43445
最低フレームレート: 25
評価: 非常に快適 -非常に快適に動作すると思われます。
お好みのグラフィック設定でお楽しみください。
ローディングタイム:
シーン#1 3.029sec
シーン#2 5.845sec
シーン#3 7.091sec
シーン#4 4.609sec
シーン#5 2.408sec
合 計 22.982sec
画面サイズ: 1920x1080
画面サイズ: 1920x1080
スクリーンモード設定: ウィンドウモード
DirectX バージョン: 11
グラフィック設定のプリセット: カスタム
描画設定
-水濡れ表現を有効にする: 有効
-オクルージョンカリングを有効にする（見えないものの描画を簡略化する）: 無効
-LODを有効にする（遠影表示に簡易モデルを使用し描画負荷を軽減する）: 無効
-リアルタイムリフレクション: 最高品質
-アンチエイリアス: FXAA
-ライティングの品質: 高品質
-細かい草の表示量: 最大表示
-背景の細かい凹凸表現: 高品質
-水面の凹凸表現: 高品質
-照り返しの表現: 標準品質
影の表示設定
-自分: 表示する
-他人: 表示する
影の表現
-キャラクターの影のLODを有効にする: 有効
-影の解像度: 高解像度：2048ピクセル
-影の表示距離: 最長表示
-ソフトシャドウ: 強く
テクスチャ品質
-テクスチャフィルタ: 異方性
-テクスチャ異方性フィルタ: x8
揺れの表現
-自分: 適用する
-他人: 適用する
画面効果
-周辺減光を有効にする（画面の隅を自然に暗くする効果）: 有効
-放射ブラーを有効にする（爆発などで周囲に向かって画面をぼかす効果）: 有効
-SSAO（立体感を強調する効果）: HBAO+：高品質
-グレア（光があふれる表現）: 通常表現
-水中のゆがみ表現: 通常表現
カットシーン効果
-被写界深度表現を有効にする: 有効
有効 システム環境: Microsoft Windows 10 Pro (ver.10.0.10586 Build 10586)
Intel(R) Xeon(R) CPU E5-2630 0 @ 2.30GHz×２
8157.258MB NVIDIA GeForce GTX 1080(VRAM 8101 MB)
SCORE: 10533 非常に快適 1920x1080 カスタム
DirectX11 ウィンドウモード
Intel(R) Xeon(R) CPU E5-2630 0 @ 2.30GHz
NVIDIA GeForce GTX 1080(VRAM 8101 MB)
